SLogic16U3：800MHz 逻辑分析仪，从接线到解出一个字节
一段串口数据解不出来时，我更想知道线上的电平究竟是什么，而不只是看程序打印了什么。SLogic16U3 可以把数字信号采进电脑，再交给 sigrok 解码；本文记录的是 Apple Silicon Mac 上从识别设备到读出一个 UART 字节的过程。
先把“800MHz”说清楚：800M@4ch、400M@8ch、200M@16ch。不能同时拥有 800MHz 和 16 路。这里的 MHz 是采样率，也不是被测信号可用带宽的承诺。
这些结果分别证明了什么？
| 资料或实验 | 能说明什么 | 不能说明什么 |
|---|---|---|
| 官方规格 | 接口、电压范围、采样组合 | 不是本文重做的性能认证 |
| 本机 Emulation 自检 | USB、驱动、输出文件链路可用；200M/16ch 与 800M/4ch 图样零误码 | 不等于真实探头在任意信号下都零误码 |
| 本机合成 UART | VCD 输入与 UART 解码管线读出 0x55 | 没有经过外部接线与采样前端 |
| 官方 UART / SPI 波形 | 官方教程的真实采集示例 | 不是我的实测截图 |
本机安装的 libsigrokdecode 列出 131 个解码器。这里验证了合成 UART，不是逐一验证了 131 种协议。

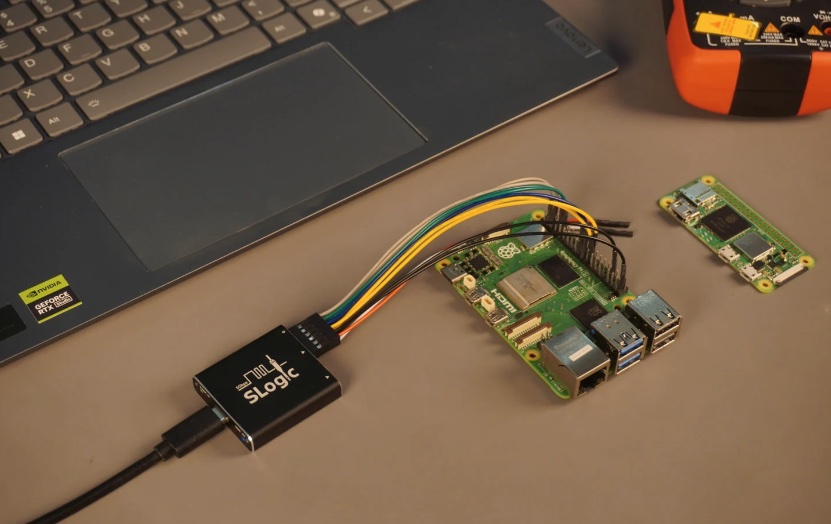

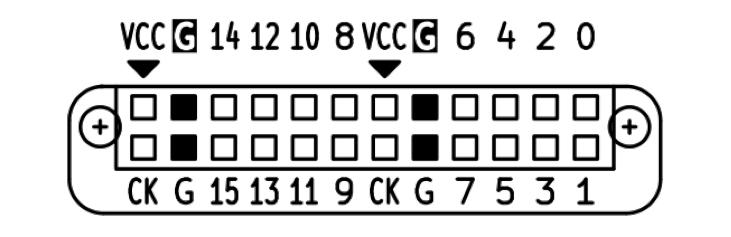

接线之前，先看背面
| 标记 | 接什么 | 注意 |
|---|---|---|
0~15 | 数字信号，对应 D0~D15 | 官方输入范围 0~10V，不可直接接高压或负压信号 |
G，四个 | 被测设备 GND | 可靠共地，地线短且靠近测点 |
VCC，两个 | 3.3V 电源输出 | 两口共享 500mA；不是信号输入，不能短接 GND |
CK，两个 | 预留时钟 / 触发接口 | 当前暂不可用 |
不要把 RS-232、RS-485 或 CAN 总线直接当作普通逻辑电平输入。 先核对电压和接口类型，必要时使用合适的接收器或探头。逻辑仪记录高低电平，不能代替示波器检查模拟波形质量。

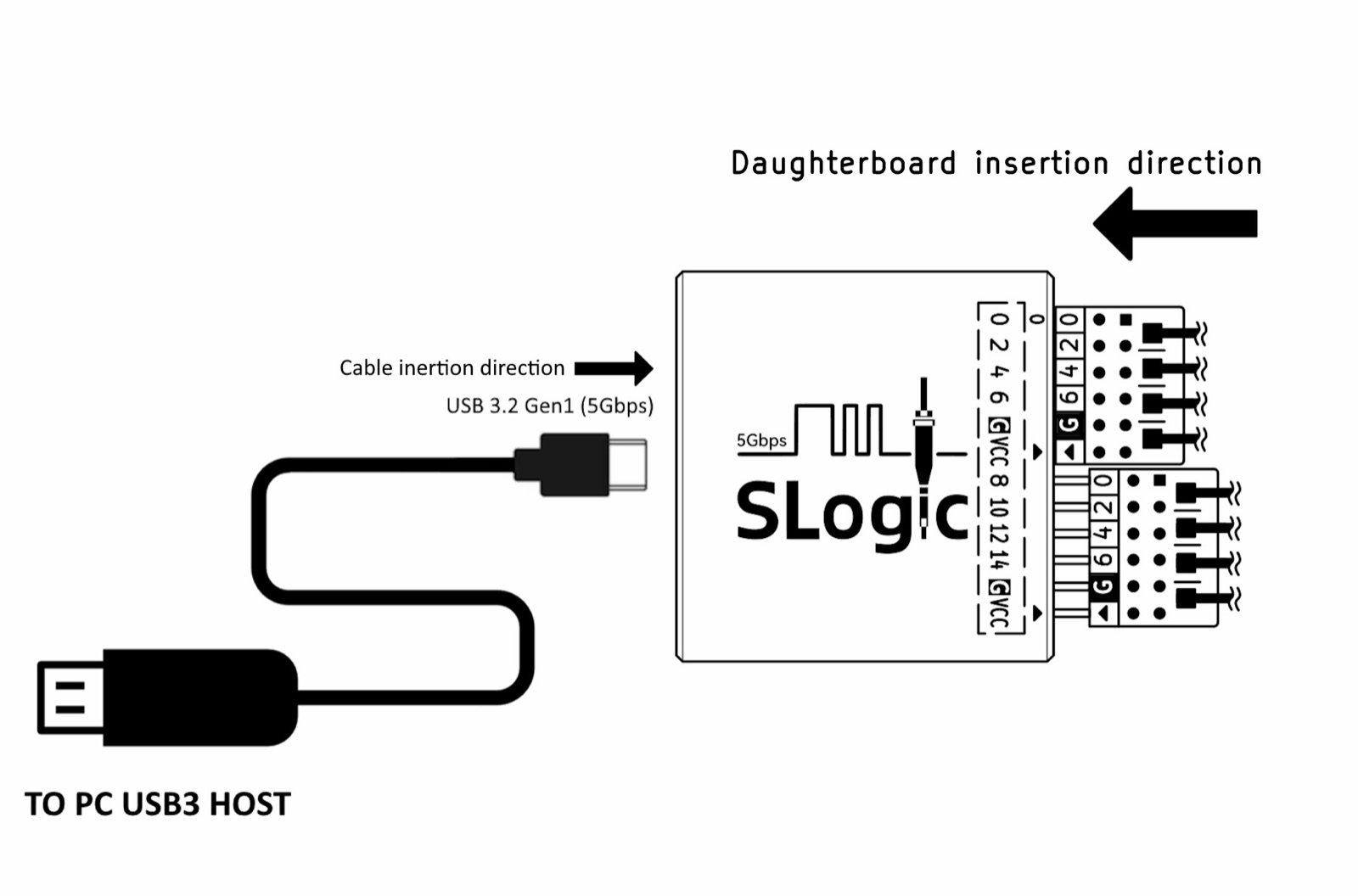

线组的三角标记要与外壳标记对齐；同轴线远端白端子接信号，黑端子接地。高频采样优先使用短连接与同轴线，别让长杜邦线成为被测电路的一部分。
先采到一份文件
软件可以先用 官方预编译版：有命令行 sigrok-cli-SLogic，也有 PulseView 图形界面。我用的是 Sipeed slogic-dev 分支的 libsigrok，加 sigrok-cli 0.8 和 libsigrokdecode，本机原生编译。
下面假定 sigrok-cli 已加入 PATH。先扫描，再采集；扫描不到设备时不要继续猜协议参数。
bash
SR=sigrok-cli
$SR --scan
$SR --driver sipeed-slogic-analyzer --show
# 无外部信号时，用硬件自检图样检查链路
$SR --driver sipeed-slogic-analyzer --config samplerate=20m \
--config pattern=Emulation --samples 200000 -O csv -o emu.csv自检图样从 D0 开始逐级二分频：D0 每个样本翻转一次，D1 的频率是 D0 的一半，以此类推。它适合检查数据链路，不是外部信号源。
正常采集时不用 pattern=Emulation。以下三条分别是全通道、四通道高速、上升沿触发示例：
bash
# 16 路，200MHz
$SR --driver sipeed-slogic-analyzer --config samplerate=200m \
--samples 1000000 -O csv -o cap16.csv
# 4 路，800MHz：改变的是硬件通道数
$SR --driver sipeed-slogic-analyzer --config logic_channels=4 \
--config samplerate=800m --samples 500000 -O csv -o cap4.csv
# D0 上升沿触发，阈值 1.8V
$SR --driver sipeed-slogic-analyzer --config samplerate=20m \
--config voltage_threshold=1.8 --triggers D0=r \
--samples 100000 -O csv -o triggered.csv| 硬件通道数 | 采样率上限 | 配置 |
|---|---|---|
| 16 | 200MHz | 默认 |
| 8 | 400MHz | logic_channels=8 |
| 4 | 800MHz | logic_channels=4 |
--channels D0,D1 只选择保存哪几路，不减少硬件通道数。这是我第一次设置 800MHz 却仍落到 200MHz 的原因。通道名也不能写 D0-D15，用逗号列表或省略选择即可。
再让解码器读出一个字节
为了把“硬件采集问题”和“解码参数问题”分开，我先给解码器喂了一段合成 VCD：100000 baud、1MHz 采样、每位 10 个样本，内容只有 0x55。
| 段 | 前置空闲 | 起始位 | 八个数据位，低位先行 | 停止位 |
|---|---|---|---|---|
| 电平 | 高，至少两位时间 | 0 | 1 0 1 0 1 0 1 0 | 1 |
bash
# uart_test.vcd 是按上表准备的合成输入，不是设备抓取文件
$SR -i uart_test.vcd -I vcd \
-P uart:baudrate=100000:format=hex -A uart本机结果包含起始位、八个数据位、字节 55 与停止位。两个细节会让这个小实验失败：帧前没有空闲高电平会错认起始点；末尾没有显式结束时间戳，会把停止位截断。VCD 只记变化，最后保持高电平不代表文件自动延长。
换成真实 UART 时，D0 接接收信号，共地后按发送端参数配置。下面是 19200 baud 的命令示例，不是上述合成实验的参数：
bash
$SR --driver sipeed-slogic-analyzer --config samplerate=20m \

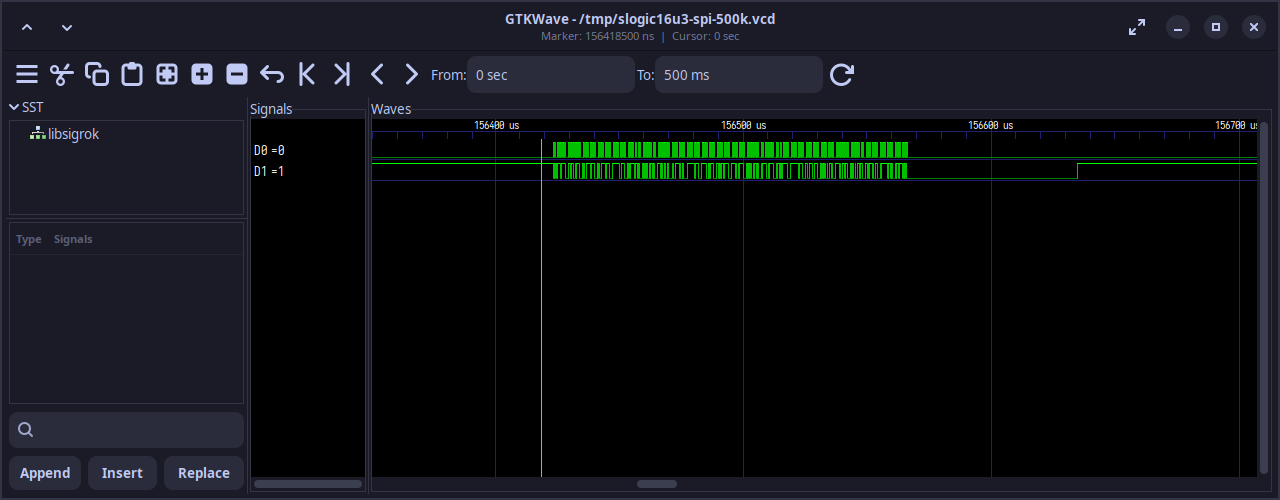

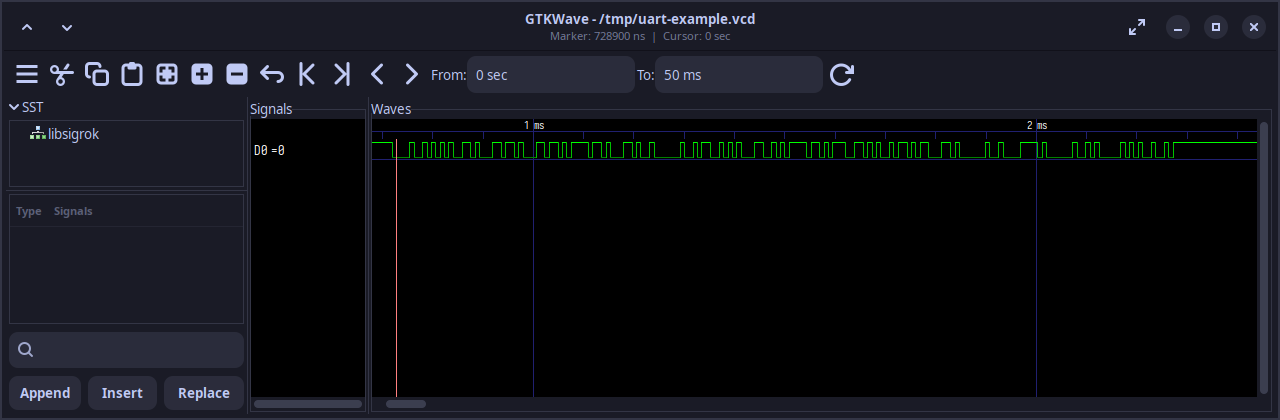

--samples 1000000 -P uart:baudrate=19200:rx=D0 -A uart想看真实波形的样子，可以参考下面两张 Sipeed 官方教程截图：UART 115200 与 SPI 500kHz。它们与上面的本机合成 UART 是不同来源。
卡住时，先查哪一层？
| 现象 | 优先检查 |
|---|---|
| 只亮蓝灯、扫描不到 | USB3 数据线与接口；尽量直连，排除 Hub |
| 采集全零 | 先确认信号真的在跳变，再用 Emulation 区分输入与链路问题 |
| 800MHz 配置不生效 | logic_channels 是否仍为 16 |
| UART 有波形但无字节 | 通道、波特率、极性、帧格式与采集窗口 |
| 源码编译找不到 Python 头文件 | 系统 Python 3.9.6 缺开发头；本机改用 Homebrew Python 3.12 及其 pkgconfig 路径 |
全零不自动等于设备坏了，也不能反过来断言只是没接线。自检和真实采集分开，才能缩小问题范围。
硬件与平台附录：规格、指示灯、软件入口
| 官方规格 | 内容 |
|---|---|
| USB-C | USB 3.2 Gen1，5Gbps；需要 USB3 数据线 |
| 连续流式组合 | 800M@4ch / 400M@8ch / 200M@16ch |
| 最大数据带宽 | 3.2Gbps |
| 信号输入 / 阈值 | 0~10V / 官方标注 0~6V 可调；本机驱动选项为 0.1~6.0V |
| 尺寸 / 外壳 | 40×40×10mm，铝合金 |
| 参考售价 | 官方资料当时标注 ￥369 起，不是现价保证 |

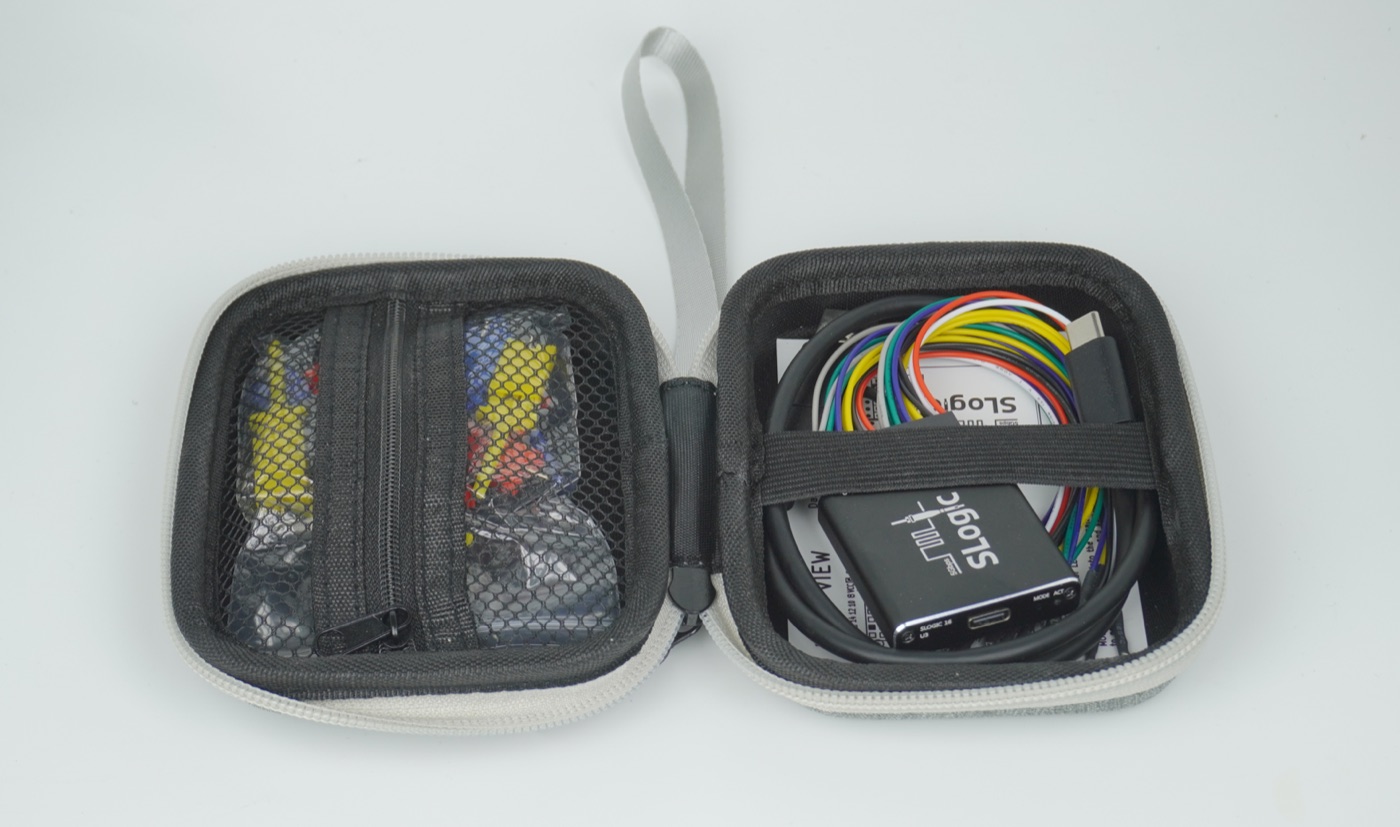

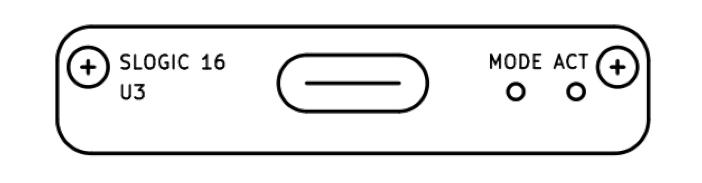

包装包含主机、USB3 数据线、16 个测试夹、SIM 卡针、说明卡和收纳包；线组有 2×6P 杜邦线或 2×4P 同轴线两种选项。MODE 隐藏按键用于切换逻辑分析仪与 DFU 升级模式，不是采集触发按钮。
| ACT 指示 | 含义 |
|---|---|
| 青色 | 正常连接，蓝为电源、绿为 USB LINK |
| 青色 + 红快闪 | 数据传输 |
| 青色 + 红慢闪 | DFU 模式 |
| 仅蓝色 | USB 连接失败 |
| 仅红色 | Flash 加载异常，检查线缆与硬件 |
官方文档指出 Windows 10/11 原生程序受 USB 驱动限制约 390MB/s，组合降为 400M@4ch / 200M@8ch / 100M@16ch；可考虑 Linux 环境。Linux 需配置 udev 权限；本文使用 Apple Silicon macOS，不把本机结果推广到所有主机。
底层不是通用串口：Sipeed 驱动使用厂商 USB 控制传输访问 R32_CTRL/0x04、R32_FLAG/0x08、R32_AUX/0x0C，采样由 USB3 bulk IN 流式传输；16 路时每样本两字节。
官方还有 SLogic Agent Plugin 教程，把扫描、采集与解码封装给支持插件的 Agent。使用时仍要说清引脚、协议和目标，并要求保留原始波形、实际命令与警告；插件不能替代接线检查。
资料从哪里来
- Sipeed 产品介绍 与 硬件操作手册：规格、接线与硬件图片。
- SLogic 下载站：预编译命令行工具与图形界面。
- libsigrok 的 slogic-dev 分支：本机使用的驱动源码；固件更新工具。
- 官方 Agent 教程：本文 UART / SPI 参考截图的来源。七张图片均保留本站存档。
